6AG1972-0BA12-2XA0 Разъем шины Profibus Dp RS 485 Простая установка

• Используется для подключения узлов PROFIBUS к шине PROFIBUS
• Простая установка
• Штепсельные вилки FastConnect обеспечивают очень короткое время сборки благодаря технологии изоляции и смещения
• Интегрированные оконечные резисторы (не в случае 6ES7 972-0BA30-0XA0)
• Разъемы с гнездом Sub-D позволяют подключать PG без дополнительной установки сетевых узлов

Доступны несколько версий разъема шины, каждая из которых оптимизирована для подключаемых устройств:

• Разъем шины с осевым кабелем (180 °), например, для ПК и SIMATIC HMI OP, для скорости передачи до 12 Мбит / с со встроенным резистором для шины.
• Разъем шины с вертикальным выходом кабеля (90 °);

Этот разъем позволяет использовать вертикальный вывод кабеля (с интерфейсом PG или без него) для скорости передачи до 12 Мбит / с с встроенным согласующим резистором шины. При скорости передачи 3, 6 или 12 Мбит / с требуется подключаемый кабель SIMATIC S5 / S7 для соединения между шинным разъемом с интерфейсом PG и устройством программирования.

• Разъем шины с разъемом 30 ° (недорогая версия) без интерфейса PG для скорости передачи до 1,5 Мбит / с и без интегрированного резистора шины.
• Разъем шины PROFIBUS FastConnect RS 485 (выход кабеля 90 ° или 180 °) со скоростью передачи до 12 Мбит / с для быстрой и простой сборки с использованием технологии подключения изоляции (для жестких и гибких проводов).

функция

Метод удаления FastConnect позволяет быстро и просто подключать разъемы PROFIBUS к кабелям PROFIBUS.

Специальная структура кабелей шины FastConnect позволяет использовать инструмент для зачистки FastConnect, с помощью которого наружная оболочка и тканый экран могут быть удалены за одну операцию с максимальной точностью. Кабель, подготовленный таким образом, подключается в разъем шины FastConnect с использованием метода смещения изоляции.

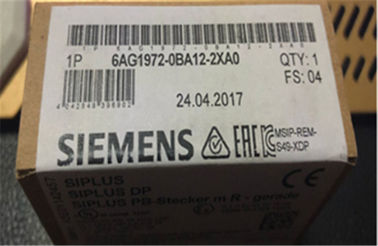

Разъем шины 6AG1972-0BA12-2XA0

Разъем SIPLUS DP PROFIBUS M Выход кабеля R-90 ° -25 ... + 70 ° C с конформным покрытием на основе 6ES7972-0BA12-0XA0

Продукт
Номер артикула (номер фасада)	6AG1972-0BA12-2XA0
описание продукта	Разъем SIPLUS DP PROFIBUS M Выход кабеля R-90 ° -25 ... + 70 ° C с конформным покрытием на основе 6ES7972-0BA12-0XA0
Семейство продуктов	Разъем шины RS 485
Жизненный цикл продукта (PLM)	PM300: активный продукт
Информация о доставке
Правила экспортного контроля	AL: N / ECCN: N
Стандартное время работы ex-works	22 день / день
Вес нетто (кг)	0,05 кг
Размеры продукта (Ш x Г x В)	Недоступен
Размеры упаковки	6,80 х 7,80 х 3,00
Единица измерения размера упаковки	СМ
Количество единиц	1 кусок
Количество упаковки	1
Дополнительная информация о продукте
EAN	4042948396902
СКП	040892549058
Товарный код	85366990
LKZ_FDB / CatalogID	A & DSE / SIP ADD
Группа товаров	4573
Страна происхождения	Германия
Соблюдение ограничений по веществам в соответствии с директивой RoHS	С: 01.01.2012
Класс продукта	B: возврат ограничен, свяжитесь с вашим партнером / партнером
Категория обязательности для возврата электрического и электронного оборудования после использования	Никаких обязательств по возврату электрического и электронного оборудования после использования
