Подробная информация о продукте:
Оплата и доставка Условия:
|
| Применение: | ПРОФИБУС ОЛМ/Г22 В4.0 | стандартные расстояния: | до 2850 м |
|---|---|---|---|
| Тип напряжения тока/подачи напряжения: | DC | ИП класса защиты: | IP40 |
| Гарантия: | 12 месяцев | Условие: | новый и первоначально |
| Выделить: | оптический соединительный модуль,центральный процессор |
||

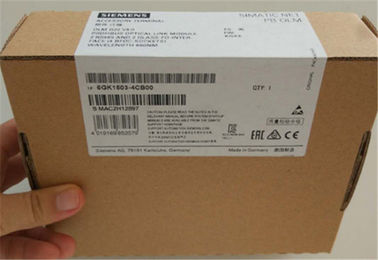

6GK1503-4CB00 Модуль оптической связи PROFIBUS OLM / G22 V4.0 Модуль 6GK
дизайн

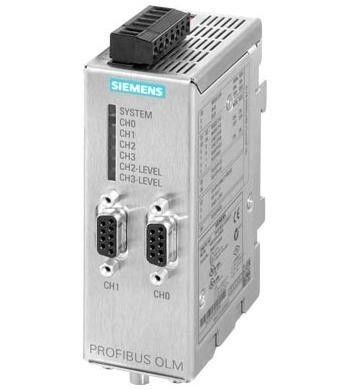

OLM имеют компактный металлический корпус. Он подходит для монтажа на стандартной рейке или для настенного монтажа с монтажной пластиной.
Питание 24 В подается через клеммную колодку и может быть подключено избыточно.
Сигнальный контакт позволяет передавать цифровой сигнал на ПЛК или системы HMI для оценки.
OLM могут быть объединены друг с другом, а отдельные станции или полные электрические сегменты могут быть интегрированы в оптическую сеть PROFIBUS через электрический интерфейс. С PROFIBUS OLM P22 и OLM G22 два электрических сегмента PROFIBUS могут быть соединены друг с другом.
OLM доступны с одним или двумя оптоволоконными интерфейсами с разъемами BFOC для различных типов волоконно-оптических кабелей:
| Обозначение типа продукта | PROFIBUS OLM / G22 V4.0 | |
| PROFIBUS OLM / G22 V4.0; Модуль оптической связи с 2 интерфейсами интерфейса RS485 и 2 волоконно-оптического кабеля (4 гнезда BFOC) для стандартных расстояний до 2850 м; с сигнальным контактом и измерительным выходом | ||
| Скорость передачи | ||
| Скорость передачи / с PROFIBUS | 9,6 кбит / с ... 12 Мбит / с | |
| Скорость передачи / с PROFIBUS PA | 45,45 Кбит / с | |
| Интерфейсы | ||
| Количество электрических / оптических соединений / для сетевых компонентов или оконечного оборудования / максимум | 4 | |
| Количество электрических соединений | ||
| ● для сетевых компонентов или оконечного оборудования | 2 | |
| ● для измерительного устройства | 1 | |
| ● для сигнального контакта | 1 | |
| ● для питания | 1 | |
| ● для резервного источника питания | 1 | |
| Тип электрического соединения | ||
| ● для сетевых компонентов или оконечного оборудования | 9-контактный разъем Sub-D | |
| ● для измерительного устройства | 2-полюсная клеммная колодка | |
| ● для подключения источника питания и сигнализации | 5-полюсная клеммная колодка | |
| Количество оптических интерфейсов / для оптоволоконного кабеля | 2 | |
| Проектирование оптического интерфейса / для оптоволоконного кабеля | Порт BFOC | |
| Оптические данные | ||
| Коэффициент демпфирования / линии передачи FOC | ||
| ● для стекла FOC с 50/125 мкм / при 3 дБ / км / максимум | 10 дБ | |
| ● для стекла FOC с 62,5 / 125 мкм / при 3,5 дБ / км / максимум | 12 дБ | |
| задержка распространения [бит] | 6.5 бит | |
| Подключаемая оптическая мощность относительно 1 мВт | ||
| ● для стекла FOC с 50/125 мкм / при 3 дБ / км | -16 дБ | |
| ● для стекла FOC с 62,5 / 125 мкм / при 3,5 дБ / км | -13 дБ | |
| Оптическая чувствительность к 1 мВт | ||
| ● для стекла FOC с 50/125 мкм / при 3 дБ / км | -28 дБ | |
| ● для стекла FOC с 62,5 / 125 мкм / при 3,5 дБ / км | -28 дБ | |
| длина волны | ||
| ● для стекла FOC с 50/125 мкм / совместим с интерфейсом / на 3 дБ / км | 860 нм | |
| ● для стекла FOC с 62,5 / 125 мкм / совместим с интерфейсом / 3,5 дБ / км | 860 нм | |
| Длина провода | ||
| ● для стекла FOC с 50/125 мкм / при 3 дБ / км / максимум | 3 км | |
| ● для стекла FOC с 62,5 / 125 мкм / при 3,5 дБ / км / максимум | 3 км | |
| Сигнальные-входы / выходы | ||
| Рабочее напряжение / сигнальных контактов / при DC / Номинальное значение | 24 В | |
| Рабочий ток / сигнальных контактов / при постоянном / максимальном | 0,1 А | |
| Напряжение питания, потребление тока, потеря мощности | ||
| Тип напряжения / напряжения питания | ОКРУГ КОЛУМБИЯ | |
| Напряжение питания / при DC / Номинальное значение | 24 В | |
| Напряжение питания / при постоянном токе | 18,8 ... 28,8 В | |
| Компонент продукта / предохранитель на входе источника питания | да | |
| Потребляемый ток / при DC / при 24 В / максимум | 0,2 А | |
| Допустимые условия окружающей среды | ||
| Температура окружающей среды | ||
| ● во время работы | 0 ... 60 ° C | |
| ● во время хранения | -40 ... +70 ° C | |
| ● во время транспортировки | -40 ... +70 ° C | |
| Относительная влажность / при 25 ° C / без конденсации / во время работы / максимум | 95% | |
| Класс защиты IP | IP40 | |
