Подробная информация о продукте:
Оплата и доставка Условия:
|
| Типы: | ПРОФИБУС ОЛМ | Применение: | ПЛК |
|---|---|---|---|
| Тип напряжения тока/подачи напряжения: | DC | ИП класса защиты: | IP40 |
| Срок доставки: | Курьерское воздуха | Время: | Фондовой |
| Выделить: | оптический соединительный модуль,симулятор комфорта |
||

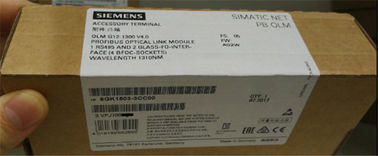

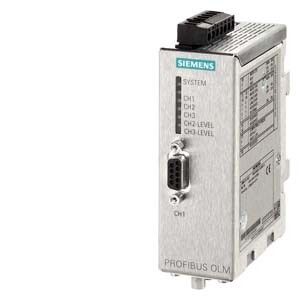

PROFIBUS OLM / G12-1300 V4.0 Оптический соединительный модуль Модули SIMATIC PLC
обзор
С PROFIBUS OLM (оптические соединительные модули) оптические сети PROFIBUS могут быть установлены в линейных, звездных и избыточных кольцевых топологиях.
Скорость передачи данных волоконно-оптической линии не зависит от расстояния и может составлять до 12 Мбит / с.
Возможные приложения для OLM:
| Обозначение типа продукта | PROFIBUS OLM / G12-1300 V4.0 | |
| Модуль оптической связи PROFIBUS OLM / G12-1300 V4.0 с 1 интерфейсом оптического интерфейса RS485 и 2 FOC (4 гнезда BFOC), вал 1300 Нм Длина для больших расстояний с сигнальным контактом и тестовым портом | ||
| Скорость передачи | ||
| Скорость передачи / с PROFIBUS | 9,6 кбит / с ... 12 Мбит / с | |
| Скорость передачи / с PROFIBUS PA | 45,45 Кбит / с | |
| Интерфейсы | ||
| Количество электрических / оптических соединений / для сетевых компонентов или оконечного оборудования / максимум | 3 | |
| Количество электрических соединений | ||
| ● для сетевых компонентов или оконечного оборудования | 1 | |
| ● для измерительного устройства | 1 | |
| ● для сигнального контакта | 1 | |
| ● для питания | 1 | |
| ● для резервного источника питания | 1 | |
| Тип электрического соединения | ||
| ● для сетевых компонентов или оконечного оборудования | 9-контактный разъем Sub-D | |
| ● для измерительного устройства | 2-полюсная клеммная колодка | |
| ● для подключения источника питания и сигнализации | 5-полюсная клеммная колодка | |
| Количество оптических интерфейсов / для оптоволоконного кабеля | 2 | |
| Проектирование оптического интерфейса / для оптоволоконного кабеля | Порт BFOC | |
| Оптические данные | ||
| Коэффициент демпфирования / линии передачи FOC | ||
| ● для стекла FOC с 10/125 мкм или 9/125 мкм / при 0,5 дБ / км / максимум | 8 дБ | |
| задержка распространения [бит] | 6.5 бит | |
| Подключаемая оптическая мощность относительно 1 мВт | ||
| ● для стекла FOC с 10/125 мкм или 9/125 мкм / при 0,5 дБ / км | -19 дБ | |
| Оптическая чувствительность к 1 мВт | ||
| ● для стекла FOC с 10/125 мкм или 9/125 мкм / при 0,5 дБ / км | -29 дБ | |
| длина волны | ||
| ● для стекла FOC с 10/125 мкм или 9/125 мкм / совместим с интерфейсом / на 0,5 дБ / км | 1310 нм | |
| Длина провода | ||
| ● для стекла FOC с 10/125 мкм или 9/125 мкм / при 0,5 дБ / км / максимум | 15 км | |
| Сигнальные-входы / выходы | ||
| Рабочее напряжение / сигнальных контактов / при DC / Номинальное значение | 24 В | |
| Рабочий ток / сигнальных контактов / при постоянном / максимальном | 0,1 А | |
| Напряжение питания, потребление тока, потеря мощности | ||
| Тип напряжения / напряжения питания | ОКРУГ КОЛУМБИЯ | |
| Напряжение питания / при DC / Номинальное значение | 24 В | |
| Напряжение питания / при постоянном токе | 18,8 ... 28,8 В | |
| Компонент продукта / предохранитель на входе источника питания | да | |
| Потребляемый ток / при DC / при 24 В / максимум | 0,2 А | |
| Допустимые условия окружающей среды | ||
| Температура окружающей среды | ||
| ● во время работы | 0 ... 60 ° C | |
| ● во время хранения | -40 ... +70 ° C | |
| ● во время транспортировки | -40 ... +70 ° C | |
| Относительная влажность / при 25 ° C / без конденсации / во время работы / максимум | 95% | |
| Класс защиты IP | IP40 | |
| Конструкция, размеры и вес | ||
| дизайн | компактный | |
| Ширина | 39,5 мм | |
| Высота | 112 мм | |
| глубина | 74,5 мм | |
| Вес нетто | 340 г | |
| Тип монтажа | ||
| ● 35-мм монтаж на DIN-рейку | да | |
| ● настенный монтаж | да | |
| Функции продукта / избыточность | ||
| Функция продукта / избыточность кольца | да | |
| Стандарты, спецификации, утверждения | ||
| стандарт | ||
| ● для FM | FM3611: класс 1, раздел 2, группа A, B, C, D / T4, класс 1, зона 2, группа IIC, T4 | |
| ● для опасной зоны | EN 60079-0: 2006, EN60079-15: 2005, II 3 G Ex nA II T4 KEMA 07 ATEX 0003X | |
| ● для безопасности / от CSA и UL | UL 60950-1, CSA C22,2 Nr. 60950-1 | |
| ● для опасной зоны / от CSA и UL | UL 1604 и UL 2279-15 (опасное местоположение), CSA C22.2 № 213-M1987, класс 1 / раздел 2 / группа A, B, C, D / T4, класс 1 / зона 2 / группа IIC / T4 | |
| ● для испускаемых помех | EN 61000-6-4 (класс A) | |
| ● для помехоустойчивости | EN 61000-6-2 | |
