6ES7315-2EH14-0AB0 Продукты промышленной автоматизации Центральный блок обработки S7-300

6ES7315-2EH14-0AB0 Продукты промышленной автоматизации Центральный блок обработки S7-300

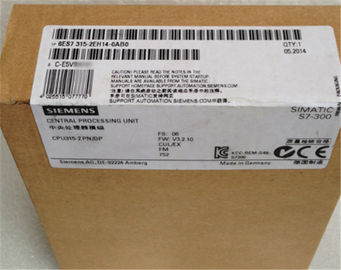

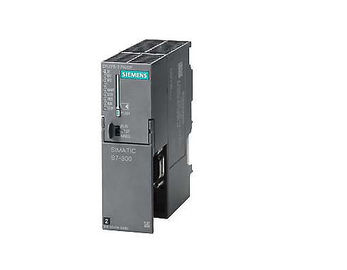

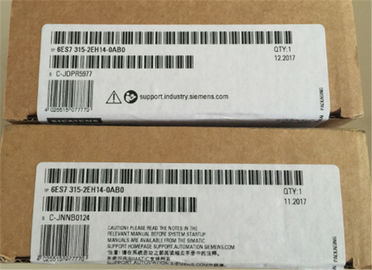

 6ES7315-2EH14-0AB0 Industrial Automation Products S7-300 Central Processing Unit
 6ES7315-2EH14-0AB0 Industrial Automation Products S7-300 Central Processing Unit  6ES7315-2EH14-0AB0 Industrial Automation Products S7-300 Central Processing Unit  6ES7315-2EH14-0AB0 Industrial Automation Products S7-300 Central Processing Unit  6ES7315-2EH14-0AB0 Industrial Automation Products S7-300 Central Processing Unit

Большие изображения :  6ES7315-2EH14-0AB0 Продукты промышленной автоматизации Центральный блок обработки S7-300 Лучшая цена

Подробная информация о продукте:
Место происхождения: Германия
Сертификация: ROHS CE
Номер модели: 6ЭС7315-2ЭХ14-0АБ0
Оплата и доставка Условия:
Количество мин заказа: 1 шт
Цена: consult for best discount
Упаковывая детали: Пакет оригинала СИМЕНСА
Время доставки: 2-5 дней
Условия оплаты: Т/Т, западное соединение, ПайПал, МонейГрам, Л/К
Поставка способности: 20 шт/месяц
Подробное описание продукта
Типы: СИМАТИК С7-300, К.П.У. 315 ПН/ДП Память работы: 384 КБ
Версия микропрограммных обеспечений: В3.2 Тип интерфейса: ПРОФИНЭТ
Физика интерфейса: локальные сети rj45 warrenty: 12 месяцев
Высокий свет:

оптический соединительный модуль

,

центральный процессор

CPU 315 6ES7315-2EH14-0AB0 S7-300 Центральный процессорный блок Контроллеры промышленной автоматизации

обзор

  • Процессор с программной памятью среднего уровня и количественными структурами
  • Высокая вычислительная мощность в двоичной и с плавающей точкой арифметики
  • Используется в качестве центрального контроллера в производственных линиях с центральным и распределенным вводом-выводом
  • Интерфейс PROFINET с 2-портовым переключателем
  • PROFINET IO Контроллер для работы распределенного ввода-вывода на PROFINET
  • PROFINET I-Device для подключения процессора как интеллектуального устройства PROFINET под SIMATIC или сторонним контроллером ввода / вывода PROFINET
  • Компонентная автоматизация (CBA) на PROFINET
  • PROFINET-прокси для интеллектуальных устройств на PROFIBUS-DP в компонентной автоматизации (CBA)
  • Встроенный веб-сервер с возможностью создания пользовательских веб-страниц
  • Комбинированный интерфейс master / slave MPI / PROFIBUS DP
  • Изохронный режим на PROFIBUS и PROFINET



заявка

CPU 315-2 PN / DP - это процессор с программной памятью среднего размера. Он используется в установках с распределенными структурами автоматизации в дополнение к централизованному вводу-выводу. Он может быть реализован как контроллер PROFINET IO и как стандартный мастер PROFIBUS DP в SIMATIC S7-300. CPU 315-2 PN / DP также может использоваться как распределенный интеллект (ведомый PROFIBUS DP или I-Device PROFINET).

CPU 315-2 PN / DP является идеальной платформой для простых программных технологических задач, например:

  • Управление движением с помощью Easy Motion Control.
  • Реализация задач управления с использованием блоков STEP 7 или программного обеспечения времени исполнения Стандартное ПИД-управление / Модульное ПИД-управление.

Диагностика расширенного процесса возможна с помощью SIMATIC S7-PDIAG.

Интегрированные параметры связи CPU позволяют реализовать сетевые решения автоматизации без дополнительных компонентов.

дизайн

CPU 315-2 PN / DP оснащен следующим:

  • Микропроцессор;
    процессор может обрабатывать время выполнения ок. 50 нс на двоичную команду и 450 нс на инструкцию с плавающей запятой.
  • 384 КБ основной памяти (соответствует инструкциям около 128 К);
    обширная рабочая память для программных компонентов, относящихся к исполнению, предоставляет достаточное пространство для пользовательских программ. SIMATIC Micro Memory Cards (макс. 8 МБ) в качестве загрузочной памяти для программы также позволяет сохранить проект в ЦП (в комплекте с символами и комментариями) и может использоваться для архивирования данных и управления рецептами.
  • Гибкое расширение;
    Максимум. 32 модуля (4-уровневая конфигурация).
  • Комбинированный интерфейс MPI / DP;
    первый интегрированный интерфейс MPI / DP может одновременно устанавливать до 16 подключений к S7-300 / 400 или подключения к PG, ПК и OP. Одно из соединений постоянно зарезервировано для устройств программирования и одно для OP.
    MPI поддерживает простую сеть до 32 процессоров по «Глобальной передаче данных».
    Этот интерфейс можно переконфигурировать из интерфейса MPI в интерфейс DP.
    Интерфейс PROFIBUS DP:
    DP-интерфейс может использоваться как DP-ведущий или как DP-ведомый. Ведомые устройства PROFIBUS DP могут работать изохронно на этом интерфейсе. Стандарт PROFIBUS DP V1 полностью поддерживается. Это увеличивает объем стандартных подчиненных устройств DP V1 с точки зрения возможностей диагностики и параметризации.
  • Интерфейс Ethernet;
    второй интегральный интерфейс CPU 315-2 PN / DP является интерфейсом PROFINET с 2-портовым коммутатором на основе Ethernet TCP / IP.
    Он поддерживает следующие протоколы:
    • S7 для обмена данными между контроллерами SIMATIC;
    • Связь PG / OP для программирования, запуска и диагностики через STEP 7;
    • PG / OP для взаимодействия с HMI и SCADA;
    • Открывать связь по протоколу TCP / IP, UDP и ISO-on-TCP (RFC1006) через PROFINET;
    • SIMATIC NET OPC-Server для связи с другими контроллерами и устройствами ввода / вывода с собственным процессором

Технические данные

SIMATIC S7-300 CPU 315-2 PN / DP, центральный процессор с рабочей памятью 384 КБ, 1-й интерфейс MPI / DP 12 Мбит / с, 2-й интерфейс Ethernet PROFINET, с 2-портовым коммутатором, требуется карта памяти Micro Memory
Главная Информация
Функциональный статус HW 01
Версия прошивки V3.2
Инженерное дело с
● Программный пакет ШАГ 7 V5.5 или выше
Напряжение питания
Номинальное значение (DC)
● 24 В постоянного тока да
допустимый диапазон, нижний предел (DC) 20,4 В
допустимый диапазон, верхний предел (DC) 28,8 В
внешняя защита для линий электропитания (рекомендация) 2 A мин.
Сетевая буферизация
● Неисправность электроэнергии / напряжения 5 мс
● Частота повторения, мин. 1 с
Входной ток
Потребление тока (номинальное значение) 750 мА
Потребление тока (в режиме без нагрузки), тип. 150 мА
Пусковой ток, тип. 4 A
I²t 1 A² · s
Потеря мощности
Потери мощности, тип. 4,65 Вт
Память
Рабочая память
● интегрированный 384 Кбайт
● расширяемый нет
● Размер сохраняемой памяти для сохраняемых блоков данных 128 Кбайт
Загрузить память
● Plug-in (MMC) да
● Plug-in (MMC), макс. 8 Мбайт
● Управление данными на MMC (после последнего программирования), мин. 10 y
Резервное копирование
● настоящее время Да; Гарантируется MMC (не требует обслуживания)
● без батареи Да; Программа и данные
Время обработки процессора
для операций с битами, тип. 0,05 мкс
для текстовых операций, тип. 0,09 мкс
для арифметики с фиксированной точкой, тип. 0,12 мкс
для арифметики с плавающей запятой, тип. 0,45 мкс
CPU-блоки
Количество блоков (всего) 1 024; (DB, FC, FB); максимальное количество загружаемых блоков может быть уменьшено с помощью используемой MMC.
база данных
● Номер, макс. 1 024; Диапазон номеров: от 1 до 16000
● Размер, макс. 64 Кбайт
FB
● Номер, макс. 1 024; Диапазон номеров: от 0 до 7999
● Размер, макс. 64 Кбайт
FC
● Номер, макс. 1 024; Диапазон номеров: от 0 до 7999
● Размер, макс. 64 Кбайт
